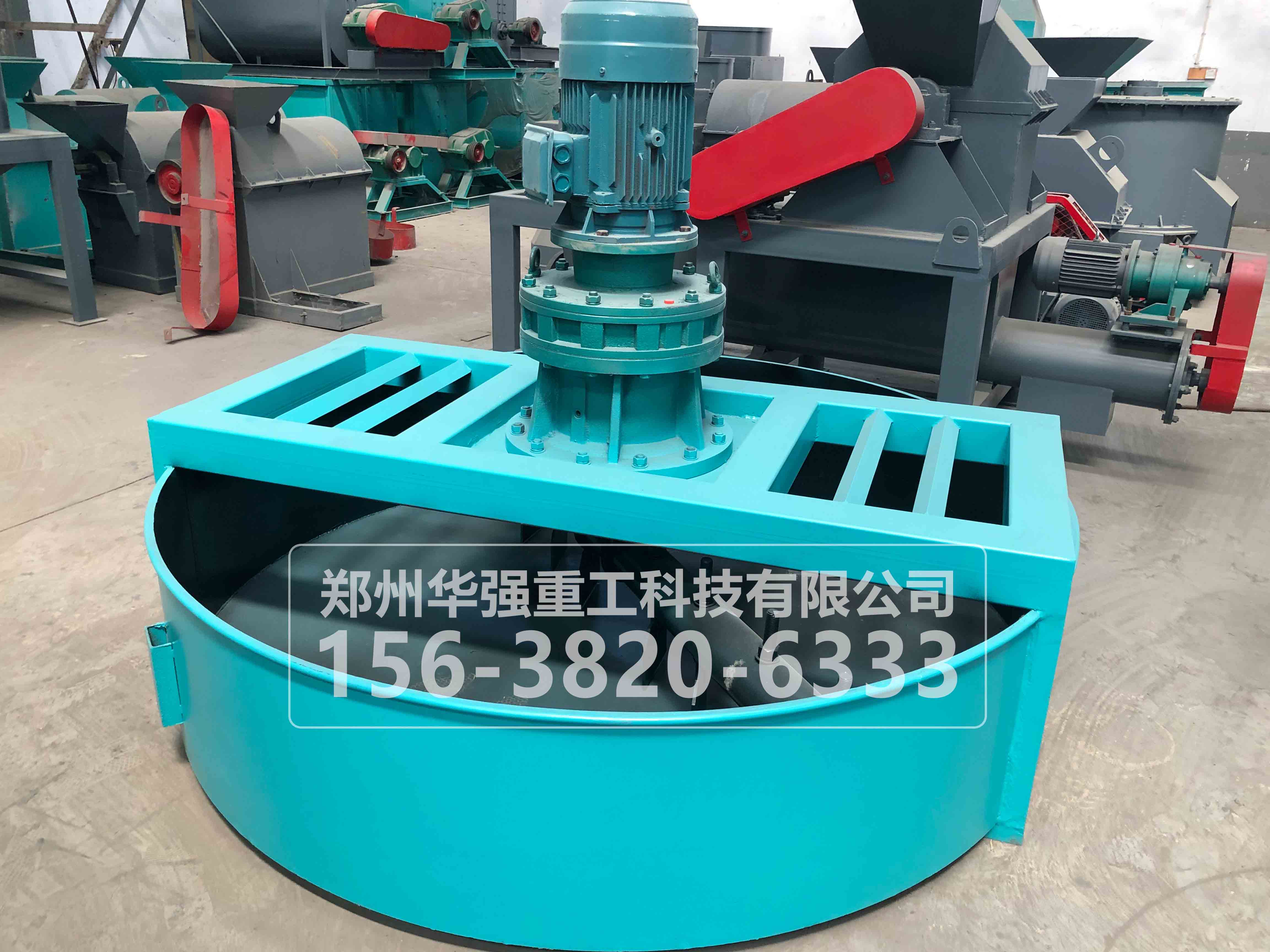

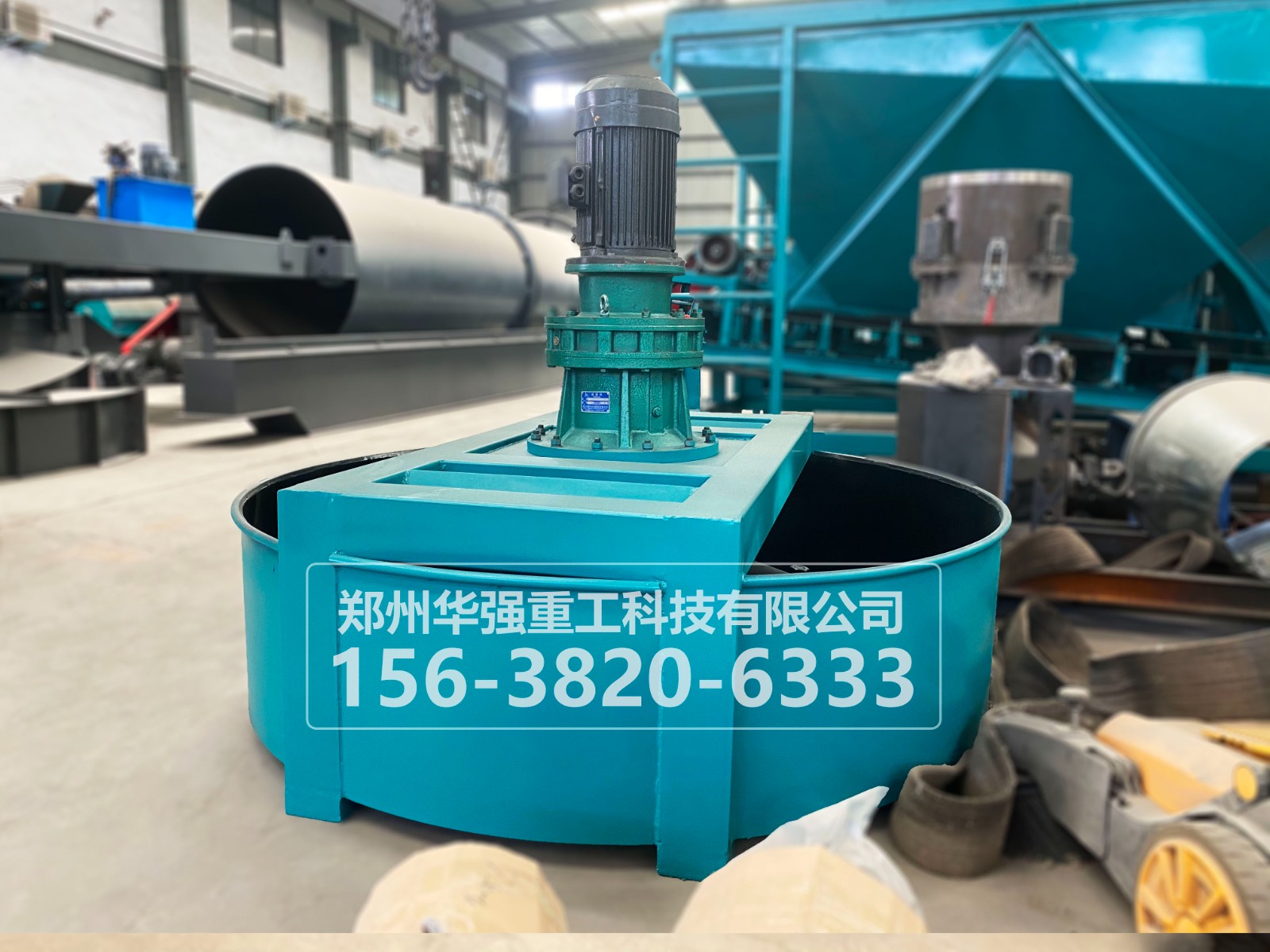

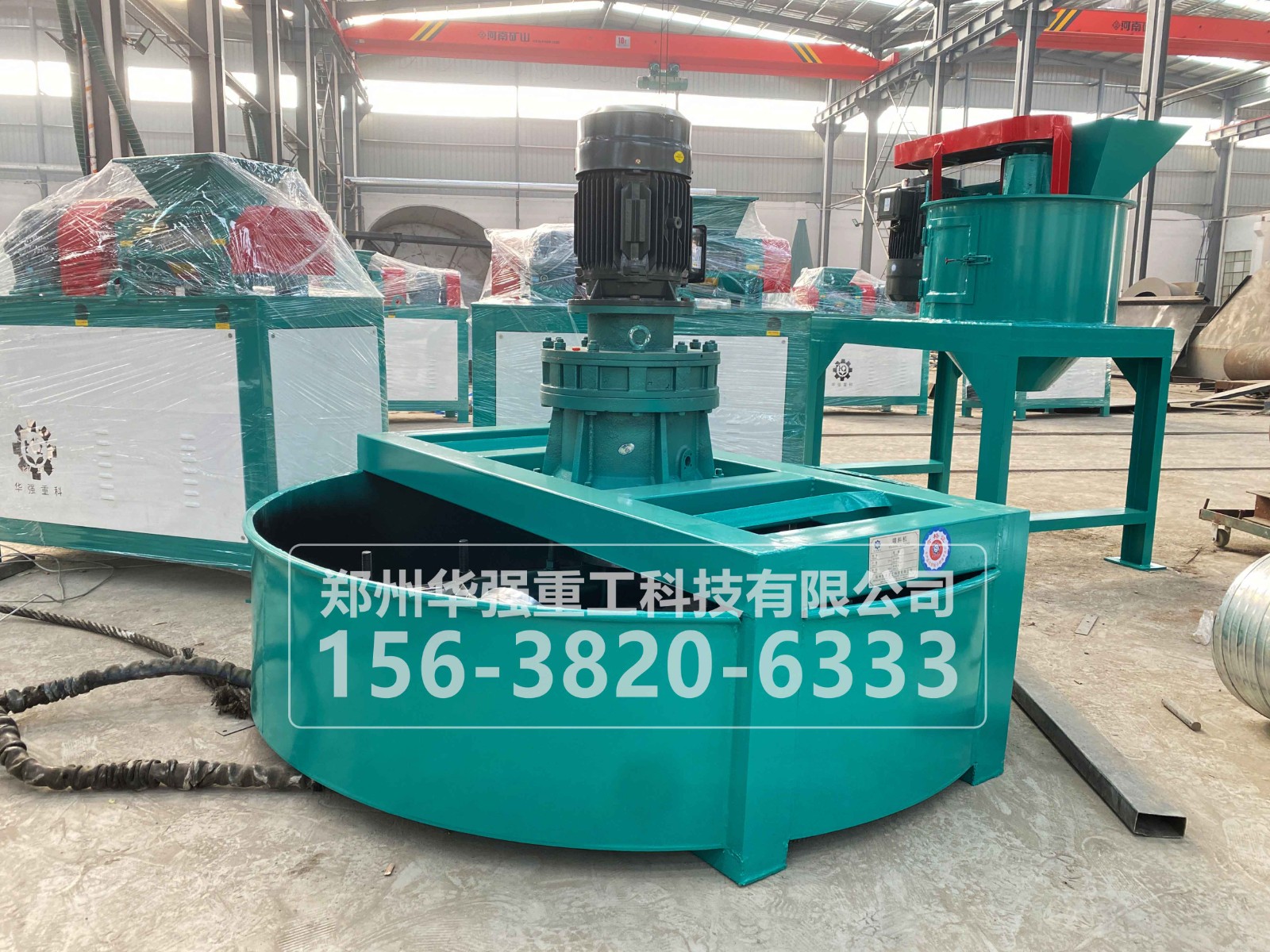

盘式搅拌机,它由搅拌盘、出料口、搅拌臂、机架、齿轮箱包以及传动机构组成,其特征是搅拌盘中央设置有一圆筒,圆筒上设置有一圆筒盖,搅拌臂固连在圆筒盖上,搅拌轴联接圆筒盖的一端穿过圆筒,搅拌轴带动圆筒盖转动,从而带动搅拌臂转动,带动搅拌轴转动的传动机构由四级传动机构。该搅拌机寿命长、节能省电、体积小、搅拌速度快、可连续不断工作。
用途及特点
该机主要用于原料的混合。盘内采用聚丙烯板内衬或不锈钢板,因此,不易粘料。耐磨损,采用摆线针轮减速机具有结构紧凑、操作方便、搅拌均匀、卸料输送方便等特点。
结构简述
整机可分为三大部分:
1、机架部分:机器所有工作体全部安装固定在机架上,该机的机架均采用优碳钢板、槽钢焊接而成,并通过了严格的产品合格认证和特定的工艺要求,已达到本机所使用的目的;
2、传动连接部分:本机采用摆线针轮减速机带动主轴旋转工作,其主机工作部分均采用尼龙柱销是传动连接器相齿和传递驱动,方便组装与维修;
3、搅拌工作部分:由传动轮通过柱销联轴器传至主轴。将物料在搅拌室内均匀的翻转,使物料能得到充分的混合,从而大大的减少了物料的残留量。
技术参数
规格 | 搅拌机 | 转速 | 功率 | 生产能力 | 外型尺寸 | 重量 | |
直径 | 壁高 | 长*宽*高 | |||||
mm | mm | r/min | kw | t/h | mm | kg | |
PJ1600 | 1600 | 400 | 12 | 5.5 | 3-5 | 1612*1612*1368 | 1200 |
PJ1800 | 1800 | 400 | 10.5 | 7.5 | 4-6 | 1900*1812*1368 | 1400 |
PJ2200 | 2200 | 500 | 10.5 | 11 | 6-10 | 2300*2216*1503 | 1668 |
PJ2500 | 2500 | 550 | 9 | 15 | 10-16 | 2600*2516*1653 | 2050 |
